<主な特長>
●自然で見やすい画像 SDIII方式採用
画素単位で階調を補正。128倍のダイナミックレンジを実現しました。明暗差の激しい場所も自然で見やすい監視映像が得られます。
●よりクリアな監視映像 プログレッシブ出力(動き適応型I-P変換機能)
今まで動きの部分に発生していたギザ輪郭を、プログレッシブ画像の採用で無くしました。静止物体と動く物体の両方を美しく撮影します。
●細かな文字も読める高精細画像。
従来のエンドレス回転カメラでは難しかった画像のフルデジタル処理をデジタル伝送スリップリング※により実現。画質劣化やノイズを抑え、解像度を大幅に向上させています。
※エンドレス回転機構を介して、カメラ画像をデジタルデータのままで伝送する方式。
●低照度でもカラー監視が可能。
さらに暗くなると自動的に白黒に切換わり感度をアップします。
●画ゆれ補正
解像度が向上し、細かい部分まで判別できます。
注)
強風などカメラが一定範囲を越えて動く場合、画面の揺れが起こります。また周期の早い振動にも対応できません。

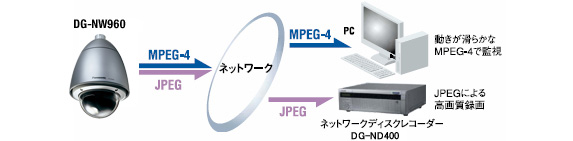

●さまざまな運用ができる MPEG-4/JPEG デュアルエンコーディング
MPEG-4&JPEGを同時出力可能。例えばMPEG-4による動画性の高いモニタリングとJPEGによる高精細録画を同時に運用できます。 MPEG-4あるいはJPEGのみ出力する場合は最大30 ipsのフルレート伝送が可能です。
●遠隔地からMPEG-4動画配信が可能 インターネットモード(Ver.1.10から対応)
RTSPプロトコルに対応することにより、インターネット網によるネットワーク通信環境でも、複雑な設定をすることなくMPEG-4の動画を配信、閲覧することが可能になりました。
●ディスクレコーダの検索性能を大幅に向上 VMD情報付加機能(Ver.1.10から対応)
i-proカメラがVMD検出を行ったとき、配信される映像ストリーム内に動き検出位置などのVMD情報を加えてデータ送出する機能を搭載しました。これにより、ディスクレコーダー側はこのVMD情報をもとに動き検出された画像だけを検索して絞り込み再生(VMDサーチ)を行うことができるため、必要な情報をすばやく検索することができ、検索性が大幅に向上しました。
●30倍ズーム 電子ズーム併用で最大300倍
光学30倍ズーム機能を搭載しています。また電子ズーム10倍機能も内蔵しており、併用することにより300倍ズームが可能です。
●回転速度400 °/秒※で高速旋回。低速回転もスムーズ
ドーム内に30倍ズーム機能付きカメラを収納。ドーム部が水平エンドレス回転します。回転速度は最速 400°/秒※。また、あらかじめカメラ向きを256ポジション登録しておき、簡単操作で任意のカメラ向きに切り換えることができ、効率的な監視が可能です。
※プリセットポジション間移動時
●ジョイスティックで簡単操作
コントローラーDG-CU950とPCソフトウェアパッケージDG-ASM100とを組み合わせることにより、ジョイスティックによる直感的な操作が可能です
(操作性は使用するネットワークにより異なります)
●ドラッグ&ズーム機能
画面上で見たいエリアをマウスドラッグで囲むとそこにカメラが移動し、拡大表示を行います。
●音声のやりとりも可能 マイク入力&音声出力端子付き
別途マイクロホンを接続して受話(PCで聞く)が可能です。また、アンプ内蔵スピーカーを接続することによりPCから送話(PCから話す)ができます(ITU-T標準G.726音声機能)。 音声の受話・送話は両方を同時に行うことができるため、送話中でもディスクレコーダーの音声記録がとぎれません。
※使用状態によっては、ハウリングが発生する場合があります。
●アラーム入出力機能
市販のドア開閉センサー等の信号をカメラに入力することができ、ネットワーク経由でレコーダ等のシステム機器に通知することができます。また、入力時に次の動作を行なうことができ、1台で効率的な運用が可能となります。
1.FTPサーバへの画像転送
2.SDメモリーカードへの画像保存
3.Eメールでのアラーム発生通知(画像添付可能)
4.あらかじめ設定したプリセットポジションへの動作
5.アラーム出力端子を搭載し、VMD(動き検知)機能により不審者を検知した場合、端子出力を通じて警報機などを制御。
●VMD(動き検出)機能
人や物などの動く物体を検出した場合、次の動作を行なうことができます。
1.カメラのアラーム出力端子に信号を出力
2.予め設定したプリセットポジションの方向にカメラを移動
3.ネットワーク経由でレコーダに通知
4.動体検知で簡易自動追尾機能を開始し、感度をアップさせた映像で不審者を的確に捉えることが可能
VMD(動き検出)エリアは各プリセットポジションごとに4箇所づつ設定でき、幅広い運用が可能です。
●録画機能を内蔵 SD保存
miniSDメモリーカード(別売)にカメラ画像を手動録画、アラーム録画可能。
ネットワーク障害時は自動バックアップ。
(FTP定期送信時や当社ネットワークディスクレコーダー接続時)
注)動作確認済 SDメモリーカード:パナソニック株式会社製
HIGH SPEED またはPRO HIGH SPEED< 64MB～2GB >
※SDHC規格には対応していません。
●miniSDメモリーカード保存枚数の目安
下記の表の保存枚数は、目安であり実際に保存できる枚数を保証するものではありません。保存できる枚数は被写体や保存設定により変わります。
●記録画像をすぐ確認 SD再生
SD再生 SDメモリーカードに保存された画像は、FTPサーバーからダウンロードすることなく 手軽にブラウザーにて再生・確認できます。
●目的に応じた運用 スケジュール機能
5つの機能について、動作スケジュールを設定できます。効率的な監視運用ができます。
●最大256プリセット
あらかじめカメラ位置を256カ所登録して、簡単操作で切り換え可能。
●カメラの周囲を一目で確認できる 360度マップショット機能
360度方向8ヵ所の静止画像を並べてサムネール表示します。任意の画像をクリックすると、カメラの向きがそのプリセット位置に移動し、映像を表示します。
●手軽に画像(静止画)のチェックができる i-mode対応
インターネット接続して使用している場合、i-mode端末で、カメラのアドレス+/i/と入力するとDG-NW960のJPEG画像が表示されます。外出先でいつでも画像のチェックができます。SD保存操作も行えます。
●アラーム作動を携帯電話にお知らせ メール通知機能
アラームが作動するとあらかじめ指定した4つのメールアドレスに自動送信します。アラーム発生時の画像を添付して送ることもできます。
●その他
モーションディテクター機能 : 画面内に動きが生じると、アラーム信号を送出。全プリセットポジションにおいて独立した設定ができます。
プライバシーゾーン : 監視する場所に住宅などがある場合、その部分をマスキングして映らないようにできます。最大8カ所設定可能です。
簡易自動追従 : 動きのある被写体を画面中央に来るように自動的にパン/チルトします。
IP簡単設定ソフトを付属。ネットワークディスクレコーダーDG-ND200と接続して使用する場合は、IP設定をDG-ND200が自動的に行うことができます。
注)取扱店 (株)エーエスシー Tel.03-5473-7627 (株)ミカミ Tel.045-914-8222
●各端子の説明
<定格>
●基本
電源 : AC100 V 50 Hz/60 Hz
消費電力 : 85 W
使用温度範囲 : -40 ℃(※1)～+50 ℃(推奨温度範囲+35 ℃以下)
使用湿度範囲 : 90 %以下(結露しないこと)
調整用モニター出力 : VBS:1.0 V [P-P] / 75 Ω(NTSC 方式)、コンポジット信号、
( BNCプラグ)
外部I/O端子 : アラーム入力1/白黒切換入力、アラーム入力2/アラーム出力、
アラーム入力3/AUX出力 各1端子
マイク入力 : Ø 3.5 mm ミニジャック(使用可能マイク:プラグインパワー方式)
供給電圧:2.5 V ± 0.5 V 入力インピーダンス:3 k Ω± 10 %
オーディオ出力 : Ø 3.5 mm ステレオミニジャック(ラインレベル、モノラル出力)
防水性 : IP66防暴噴流形(IEC60529/JIS C 0920)
ヒーター : 内部温度 10 ℃以下で動作
寸法 : φ239 mm 高さ360.5 mm ドーム径160 mm
質量 : 本体:約4.3 kg
仕上げ : 本体:アルミダイカスト メラミン焼付塗装(塗装色:ファインシルバー)
サンシールド※2 :ASA樹脂 塗装(塗装色:ファインシルバー)
ドーム部:透明ポリカーボネート樹脂
●カメラ部
撮像素子 : 1/4型インターライン転送方式CCD
有効画素数 : 768(H)×494(V)
走査面積 : 3.59 mm(H)×2.70 mm(V)
走査方式 : 2:1 インターレース(ネットワーク出力へは動き適応型I-P 変換機能搭載)
最低照度 : カラー:0.5 lx〜0.015 lx
白黒:0.04 lx〜0.0013 lx
ダイナミックレンジ : 52 dB typ(. スーパーダイナミックIII ON、シャッター速度OFF時)
ゲイン : ON(LOW)/ON(MID)/ON(HIGH)/OFF
シャッター速度 : OFF(1/60)、AUTO、1/100
電子感度アップ : 最大32倍
白黒切換 : ON/OFF/AUTO(HIGH)/AUTO(LOW)
ホワイトバランス : ATW1/ATW2/AWC
デジタル・ノイズ・リダクション : LOW/HIGH
電子ズーム : ON(最大10倍)/OFF
VMDアラーム : ON/OFF、1プリセットポジションにつき4エリアずつ設定可能
イメージホールド : ON/OFF
画揺れ補正 : ON/OFF
プライバシーゾーン : ON/OFF(ゾーン設定最大8か所)
●レンズ部
ズーム比 : 30 倍
焦点距離 : 3.8 mm ～ 114 mm
最大口径比 : 1:1.4(WIDE)～ 3.7(TELE)
至近距離 : 1.5 m
絞り範囲 : F1.4～22、Close
画角 : 水平:1.9°(TELE)～ 52°(WIDE)
垂直:1.4°(TELE)～ 40°(WIDE)
●回転台部
水平回転範囲 : 360゜エンドレス旋回
垂直回転範囲 : -5゜～185゜(水平～真下～水平)(TILT ANGLE設定による)
チルト範囲指定:0°/-1°/-2°/-3°/-4°/-5°で指定可能
プリセットポジション数 : 256ヵ所
オートモード : OFF/プリセットシーケンス/オートパン/自動追従/パトロール
セルフリターン : 10秒/20秒/30秒/1分/2分/3分/5分/10分/20分/
30分/60分
マップショット : 360° マップショット/プリセットマップショット
●ネットワーク部
ネットワーク : 10BASE-T/100BASE-TX、RJ45コネクター
画像解像度 : VGA(640×480)/QVGA(320×240)
画像圧縮方式 : MPEG-4/JPEG
画像更新速度 : 0.1 fps ～ 30 fps
配信量制御 : 制限なし/64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/
768 kbps/1024 kbps/2048 kbps/4096 kbps
最大接続数 : 8(条件による)
FTPクライアント : アラーム画像送信、FTP 定期送信
マルチスクリーン : 同時に16台(4台×4グループと16台一括表示)のカメラの画像を
表示(自カメラ含む)
推奨SDメモリーカード(別売り) : パナソニック株式会社製
対応容量:64MB、128MB、256MB、512MB、1GB、 2GB
(SDHCメモリーカードには対応していません。)
iモード対応 : JPEG 画像表示、ズーム・フォーカス・明るさ・AUX制御・パン/チルト制御・
プリセットリクエスト制御・SD手動保存制御
※1 常時通電状態で使用の場合(ただし、カメラの内部温度は-10 ℃以上)
※2 サンシールドは、取り外しできません。
<寸法図>
<対応OSとブラウザ>
●対応OS
Microsoft® Windows® XP HomeEdition SP2日本語版
Microsoft® Windows® XP Professional SP2日本語版
Microsoft Windows Vista®日本語版32ビット
●対応ブラウザ
Microsoft® Internet Explorer® 6.0 SP2日本語版
Microsoft InternetExplorer 7.0 日本語版
(対応OSがMicrosoft® Windows Vista®日本語版32ビットの場合、Microsoft® Internet Explorer® 7.0 日本語版)
