<主な特長>
●統合プラットフォームUniPhier® を搭載
パナソニック独自のプラットフォームであるUniPhier® システムLSIを搭載。H.264ハイプロファイル方式の高圧縮技術により、1280×960および1280×720 での30fps HD動画配信を可能にしました。
●高感度を実現(0.3ルクス:カラー時)
新開発の1/3型MOSセンサー搭載と、3次元デジタルノイズリダクションの組み合わせにより、低照度でも見やすい監視映像が得られます。また、動作電力の低減から機器の低消費電力化を実現しました(当社従来機種比 : 約45%減)。
通常映像
MOSセンサー搭載カメラによる映像
●SDHC/SDメモリーカードスロットを搭載
アラーム発生時やウェブブラウザー画面からの手動操作で、SDHC/SDメモリーカードにH.264動画またはJPEG画像を保存できます。また、ネットワーク障害時にJPEG画像を保存することもできます(ダウンロード可能)
●ワイドダイナミックレンジ機能を搭載
逆光等の照度差がある被写体でも明るさを補正し、より自然な映像を再現します。また、顔検出機能と連動することで、人物の顔が見えにくい場合に見やすく補正することが可能です。
ワイドダイナミックレンジ オフ時
ワイドダイナミックレンジ オン時
ワイドダイナミックレンジ オン + 顔連動制御時
●フォーカスアシスト機能を搭載
フォーカス調整時、最適なフォーカス位置をお知らせします。
<定格>
●基本
電源 : DC12 V、PoE(IEEE802.3af 準拠)
消費電力 : DC12 V:280 mA、PoE :3.5 W(クラス2 機器)
使用温度範囲 : -10 ℃～+50 ℃
使用湿度範囲 : 90 %以下(結露しないこと)
調整用モニター出力 : VBS:1.0 V [p-p]/75 Ω、コンポジット信号、RCAジャック
外部入出力端子 : アラーム入力、アラーム出力、AUX出力 各1 端子
マイク/ライン入力 : Ø3.5 mm モノラルミニジャック、入力インピーダンス:約2 kΩ
マイク入力時:使用可能マイク:プラグインパワー方式、
供給電圧:2.5 V ± 0.5 V
ライン入力時:入力レベル:約-10 dBV
オーディオ出力 : Ø3.5 mm ステレオミニジャック(モノラル出力)
出力インピーダンス:約600Ωラインレベル
寸法 : Ø129.5 mm(最大径)× 93 mm(高さ)
質量 : 約370 g
●カメラ部
撮像素子 : 1/3型 MOSセンサー
有効画素数 : 約130万画素
走査面積 : 4.8mm(H)×3.6mm(V)
走査方式 : プログレッシブ
最低照度 : カラー:0.3 lx〜0.019 lx
白黒:0.2 lx〜0.013 lx
ワイドダイナミックレンジ : ON/OFF(顔検出連動 ON/OFF 可能)
電子ズーム : ×1、×2、×4
VMDアラーム : ON/OFF、4エリア設定可能
●レンズ部
焦点距離(f) : 2.8 mm ～ 10 mm 3.6 倍バリフォーカル
画角 : 水平:28.0°(TELE)～100.0°(WIDE) 垂直:21.0°(TELE)～74.0°(WIDE)
最大口径比(F) : 1:1.3(WIDE)～ 1:3.1(TELE)
フォーカス範囲 : ∞～ 0.3 m
●ネットワーク部
ネットワーク : 10BASE-T/ 100BASE-TX、RJ45コネクター
画像解像度 : アスペクト比 4:3
H.264 1280×960/VGA(640×480)/
QVGA(320×240) 最大30 fps
MPEG-4 VGA(640×480)/QVGA(320×240) 最大30 fps
JPEG 1280×960/VGA(640×480)/
QVGA(320×240) 最大30 fps
アスペクト比 16:9
H.264 1280×720/640×360/320×180 最大30 fps
JPEG 1280×720/640×360/320×180 最大30 fps
画像圧縮方式 : H.264/MPEG-4
画像更新速度 : 0.1 fps ～ 30 fps
配信量制御 : 制限なし/64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/
768 kbps/1024 kbps/2048 kbps/4096 kbps/8192kbps最大接続数 : 14(条件による)
推奨SDHC/SD/メモリーカード(別売り) : パナソニック株式会社製
SDHCメモリーカード:4GB、8GB、16GB、32GB
SDメモリーカード:256MB、512MB、1GB、2GB
FTPクライアント : アラーム画像送信、FTP 定期送信
マルチスクリーン : 同時に16台のカメラの画像を表示(自カメラ含む)

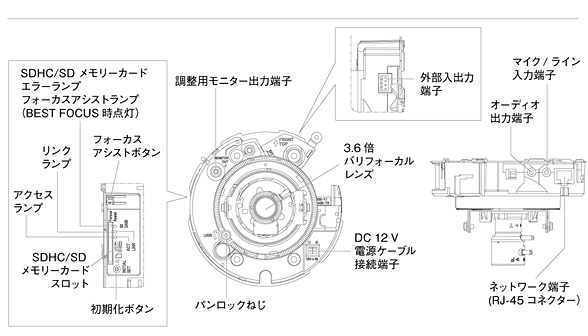

<寸法図>
※詳細は、
監視カメラ DG-SF335カタログPDF (1,182KB)
をご参照ください。
